【展商推荐】与埃科光电一起探索面阵/线阵相机的秘密

分享:



随着全球工业4.0概念的兴起和智能制造的发展,机器视觉技术正快速应用于工业领域,工业视觉应用逐步有引领智能制造的势头。


工业相机是机器视觉系统必不可少的核心组件,根据不同的类别有不同的分类标准。按传感器的结构特性分类,可分为面阵相机与线阵相机两种。其中,面阵相机是以面为单位来进行图像采集,可以一次性获取完整的目标图像,并能及时进行图像采集的相机。在目标物体的形状、尺寸,位置等方面的应用上发挥着至关重要的成像作用。




随着技术的发展和需要,面阵相机按照其图像传感器的结构或排列方式的不同,分为帧转移、隔列转移、线转移以及全帧转移四种类型,每种类型都有着各自的特点。


类型区分

应用对比

优点对比

面阵相机:实现的是像素矩阵拍摄。相机拍摄图像中,表现图像细节不是由像素多少决定的,是由分辨率决定的。分辨率是由选择的镜头焦距决定的,同一种相机,选用不同焦距的镜头,分辨率就不同。 像素的多少不决定图像的分辨率(清晰度),那么大像素相机有何好处呢?答案只有一个:减少拍摄次数,提高测试速度

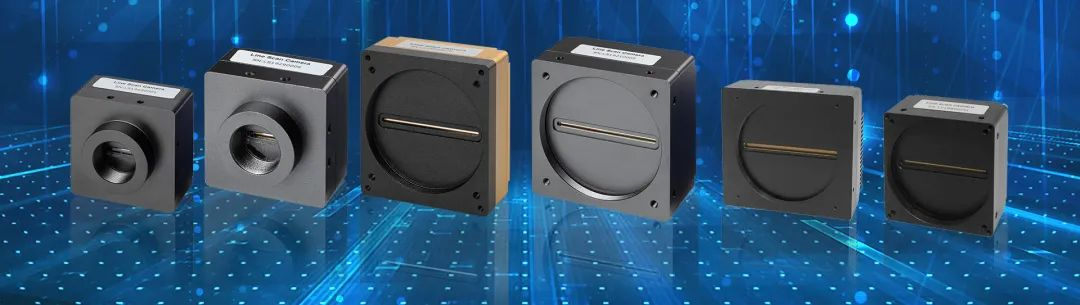

线阵相机:顾名思义是呈“线”状的。虽然也是二维图像,但极长。几K的长度,而宽度却只有几个象素的而已。一般上在两种情况下使用这种相机:


被测视野为细长的带状

多用于滚筒上检测的问题


需要极大的视野或极高的精度

在第二种情况下(需要极大的视野或极高的精度),就需要用激发装置多次激发相机,进行多次拍照,再将所拍下的多幅“条”形图象,合并成一张巨大的图。因此,用线阵型相机,必须用可以支持线阵型相机的采集卡。 



类型区分

应用对比

优点对比

面阵相机:应用面较广,如面积、形状、尺寸、位置,甚至温度等的测量。

线阵相机:主要应用于工业、医疗、科研与安全领域的图象处理。典型应用领域是检测连续的材料,例如金属、塑料、纸和纤维等。被检测的物体通常匀速运动 , 利用一台或多台相机对其逐行连续扫描 , 以达到对其整个表面均匀检测。可以对其图象一行一行进行处理 , 或者对由多行组成的面阵图象进行处理。另外线阵相机非常适合测量场合,这要归功于传感器的高分辨率,它可以准确测量到微米。



类型区分

应用对比

优点对比

面阵相机:可以获取二维图像信息,测量图像直观。

线阵相机:一维像元数可以做得很多,而总像元素较面阵相机少,而且像元尺寸比较灵活,帧幅数高,特别适用于一维动态目标的测量。而且线阵分辨率高,价格低廉,可满足大多数测量现场要求。


01.

Introducition

参展企业介绍

合肥埃科光电

科技股份有限公司




02.

Production

主推产品1

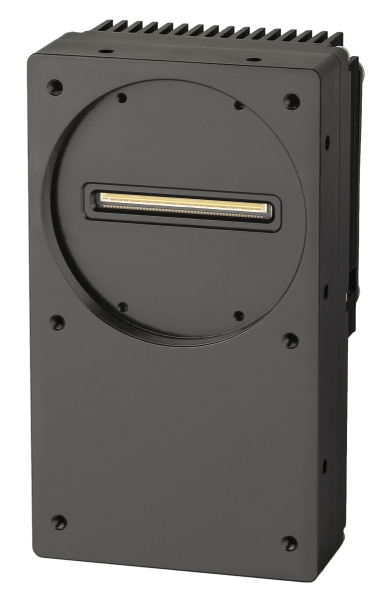

8K彩色TDI线扫描相机

PL8KCL-30KF




8K彩色TDI线扫描相机PL8KCL-30KF是一款8320*16分辨率,5*5μm像元,支持RGBC四通道色彩方式,最高行频达33kHz,具有良好色彩还原度,良好响应能力,性能成熟的线阵工业相机。

该产品主要特征有:

1

16线全彩色线扫包含R/G/B/C各4线,

各个颜色通道实现TDI叠加

2

灵敏度高,噪声低,稳定性好

3

可以灵活配置曝光时间(指令、外部脉宽)

4

双向扫描,用户可以配置扫描方向

5

ROI功能

6

自动白平衡

7

相机端平场校正

该产品主要应用于印刷、纺织、PCB、半导体、胶片、LCD检测、色选及其它工业检测领域。

03.

Production

主推产品2

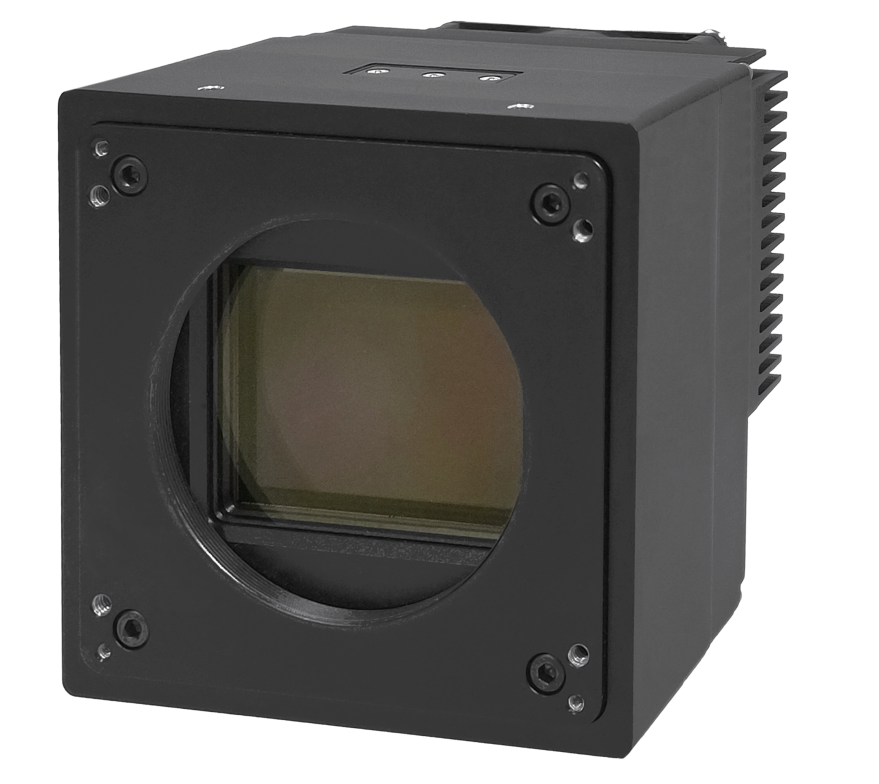

6.04亿像素位移工业面阵相机

TTS604MCXP-6M/C



6.04亿像素位移面阵相机TTS604MCXP-6M/C拥有6.04亿超高分辨率

2

CoaXpress标准接口

3

最大帧率可达6.02fps(标准位移模式最大帧率1.5fps)

4

3.76*3.76μm像元

5

具备缺陷像素校正功能

6

支持电制冷(低于环境温度20℃),暗电流下降88%,使得长时间曝光噪声更低,成像质量更稳定。

7

该产品在标准位移模式下,通过4次像素位移,一次采集4幅1.51亿像素图像,生成高达6.04亿像素的高质量图像

8

除4倍分辨率标准模式外,还可根据检测需要设置不同模式,实现更高分辨率叠加。

目前已广泛应用于屏幕、半导体、电子元器件等检测、高精度测量、科研应用等领域。


参考资料:科技味知先觉

新机器视觉
