展商推介| 印度半导体产业“雄心”更近一步?LMI 3D线共焦技术,半导体封装检测之星

分享:

640 (1).jpg

#前言#


近年来,印度政府出台一系列政策,旨在促进国内半导体制造业的发展。其中,印度半导体计划(ISM)承诺投入约100亿美元来促进国内半导体制造业的发展。该计划的激励措施包括对晶圆代工厂、组装、测试、标记和封装(ATMP)单位和显示晶圆厂等半导体项目提供50%的补贴,另外还有20%~25%的州一级奖励。到目前为止,印度已经吸引了来自美光、塔塔电子、CG Power和Kaynes Technology等大公司1.5万亿卢比的半导体投资。


根据印度电子和半导体协会的一份联合报告,受数字基础设施需求不断增长和政府支持(比如生产相关激励计划)的推动,到2026年,印度的半导体消费将从2019年的220亿美元增加到640亿美元,复合年增长率为16%到2030年,半导体消费预计将再翻一番,达到1100亿美元,印度将占全球半导体需求的10%左右


640 (11).png

数据来源:SEMI、中商产业研究院整理

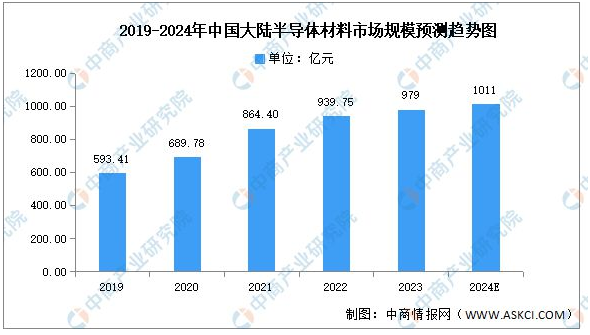

随着国内半导体材料厂商不断提升半导体产品技术水平和研发能力,中国半导体材料国产化进程加速,中国市场成为全球增速最快的市场。中商产业研究院发布的《2024-2029年中国半导体材料专题研究及发展前景预测评估报告》显示,2022年中国大陆半导体材料市场规模约为939.75亿元,同比增长8.72%,2023年约为979亿元。中商产业研究院分析师预测,2024年市场规模将达1011亿元。

随着全球经济的不断发展和新兴市场的崛起,中国、印度等亚洲国家以及南美、中东及非洲等地区的市场潜力巨大。这些地区对智能制造和高端测量技术的需求不断增长,为3D线共焦传感器市场提供了广阔的发展空间。



3D线共焦传感器

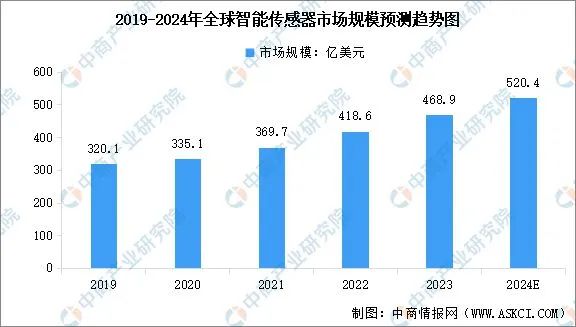

智能传感器作为现代科技的重要组成部分,正在深刻改变人们的生活和工作方式。中商产业研究院发布的《2024-2029年全球及中国智能传感器市场调查与行业前景预测专题研究报告》显示,2023年全球智能传感器市场规模达到约468.9亿美元,2019-2023年的年均复合增长率达10.01%。中商产业研究院分析师预测,2024年全球智能传感器市场规模将达到520.4亿美元。

640 (2).jpg

数据来源:中商产业研究院整理

同时,据市场研究机构预测,2022年全球3D线共焦传感器市场销售额已达到一定规模,并预计在未来几年内将以稳定的年复合增长率(CAGR)持续增长,至2030年市场规模将达到新的高度。中国市场作为全球重要的增长引擎,其市场份额和增长率均表现强劲,预计未来几年将保持高速增长态势。


线共焦传感器的核心优势在于,以超快扫描速率通过线扫同时生成3D断层扫描,3D形貌和2D强度数据,避免了有光泽金属表面的带来的反射影响,离轴排列设计使传感器可进行多层扫描(断层扫描)。此外,共聚焦传感器更易安装以获取高质量的扫描数据,在镜面下角度兼容性可达+/- 20度,在不透明的磨砂表面角度兼容性可达+/- 80度。

640 (3).jpg

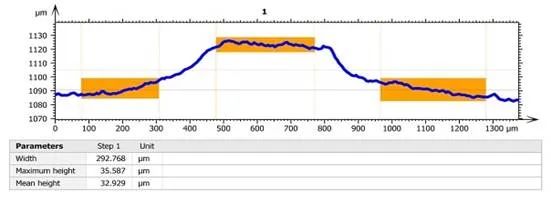

PCB导电轨迹的详细轮廓分析(转自cechina,侵删


3D线共焦传感器可以快速且准确地在线检测零件和最终装配组件,尤其是测量复杂材料,线共焦传感器远远优于传统检测方法。

技术工程师通过使用线共焦传感器来测量零部件尺寸、方向、台阶高度、间隙和面差、材料厚度以及材料表面特性(如粗糙度和平整度),还用于检测PCB等微小零件的焊接和胶合质量。







01

线共焦突破半导体封装检测极限


随着2.5D/3D等先进封装技术的发展,芯片封装体积越来越小,对于封装检测精度的要求也在逐步提高。比如BGA封装中,焊点直径约为760μm左右,而2.5D/3D封装中的μ-bump(微焊点)直径降低至10μm左右。且与传统制造业不同的是,由于半导体封装件的脆弱性,芯片产品的封装只能采用非接触式无损检测


除此之外,像BGA或倒装焊等封装技术中,封装的表面结构与内部结构高度差异会对封装质量产生负面影响,所以只有依赖零阴影的3D扫描测量才能识别这些不良封装问题。同时,为了保证封装产能达到目标,对于检测的速度也有更高的要求,需要同时扫描检测多个焊点


为了实现高精度、高速的3D扫描和测量,3D线共焦传感器这类激光传感器产品被研发出来,并被广泛用于半导体封装检测中。线共焦成像的基本原理基于光的共焦成像技术,结合线光源、共焦点扫描和高灵敏度探测器,能够精确测量物体表面的高度、深度和形貌。以专注于3D视觉技术的LMI Technologies为例,他们就推出了一系列基于3D线共焦技术的产品。






02

LMI:智能3D线共焦产品系列


Gocator 4000 系列同轴线共焦传感器
640 (12).png
线共焦传感器检测BGA封装焊点 / LMI Technologies

以今年推出的Gocator 4000 系列同轴线共焦产品为例,同轴光学设计实现零阴影扫描,出色的兼容角度,一定测量范围内速度达 16 kHz+,X方向分辨率达1.9μm,生成优异的扫描结果,为半导体行业中极具挑战性的应用提供精确的3D在线检测。


Gocator 4000系列兼顾精度与速度,实现完美的平衡,产品在半导体BGA Bump、引线键合、翘曲度以及盲孔等应用检测项获得了市场的高度认可。


Gocator 5500系列非同轴线共焦传感器
640 (4).jpg


LMI还推出了一款非同轴线共焦产品Gocator 5500系列,该产品采用双轴设计,可同时生成3D形貌、3D多层数据和2D强度数据,能够以亚微米级精度和极高速度对几乎任何材料进行扫描和在线检测,包括多层、透明/半透明、曲面边缘、有光泽、有纹理、混合表面等。


值得一提的是,LMI提供的Gocator 3D检测解决方案不仅仅是一个标准硬件,而是通过嵌入式的一体式智能3D软件算法平台,针对客户应用技术难点进行快速的定制化。借助灵活的软件算法和检测工具的开发能力以及强大的3D成像硬件,LMI可以帮助不同行业的用户更快更好地解决3D视觉检测领域中面临的各种难题和挑战。
640 (13).png

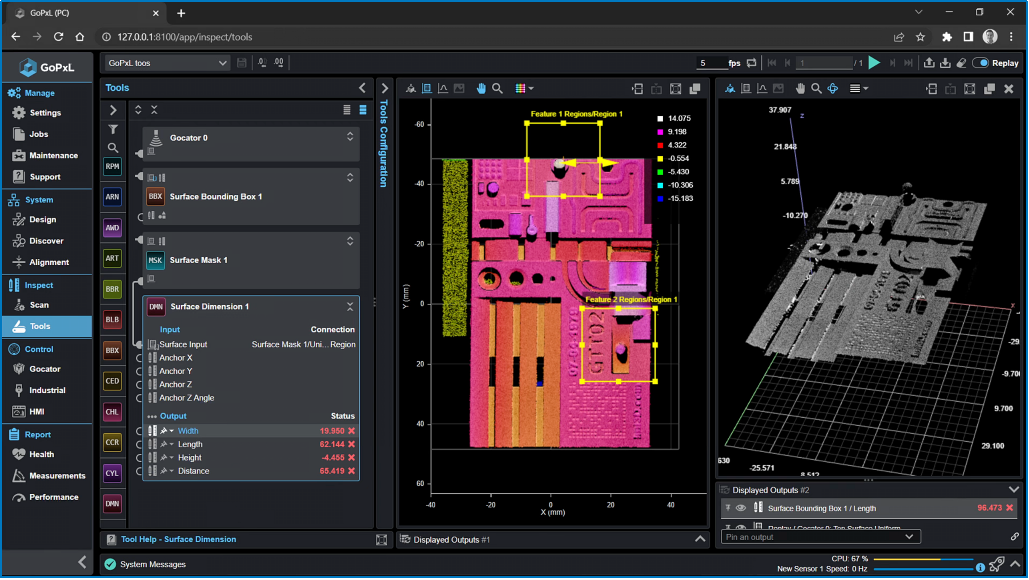

新一代GoPxL软件 / LMI Technologies






03
LMI Technologies

LMI Technologies隶属于荷兰上市集团TKH集团,是一家专注3D视觉技术的高科技公司。作为3D测量和在线检测技术的尖端企业,我们在全球有10多家分公司,销售网络覆盖40多个国家和地区。主要产品包括3D线激光、快照和光谱共焦传感器,被广泛应用于汽车、新能源、消费电子、半导体、包装、木材、轮胎橡胶和轨道交通等行业。LMI致力于提供用户高性价比的3D扫描和检测解决方案,同时拥有强大的技术支持和解决方案团队,可以根据行业特点提供软硬件的定制化开发,帮助客户高效地解决各类检测难点。
